云时代数据中心引擎华为CE12800系列交换机

  【天极网网络频道】随着云计算、大数据、社交网络、BYOD的兴起，数据中心流量快速增长，需要更大的网络容量，尤其需要具备更大交换容量和更高转发性能的数据中心核心交换机，那么如何让数据中心网络拥有更大的容量、更快的连接速度以及更高的安全性呢？答案就是华为CloudEngine 12800系列交换机!

  华为企业业务秉持 “悉您所需，为您所用”的承诺，推出了业界性能最高的下一代数据中心交换机——CloudEngine 12800系列。CloudEngine 12800最大支持48Tbps交换容量，三倍于业界水平;每槽位2Tbps带宽(可平滑升级至4Tbps)，为业界水平的四倍，同时，全面的网络虚拟化，计算、存储、网络的融合等特性，可支撑企业数据中心网络未来10年持续发展的需求。软件平台基于华为新一代的VRP8操作系统。在提供稳定、可靠、安全的高性能L2/L3层交换服务基础上，实现弹性、虚拟化和融合的网络。

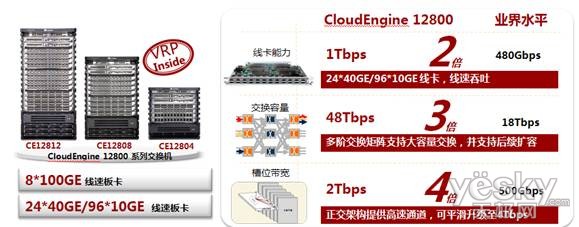

  下一代核心引擎，全球最高性能

  l 单槽位支持2T带宽，整机最大支持48Tbps 交换容量，是目前业界交换号能力的3倍，满足云计算数据中心可持续发展需求，打造未来十年的稳定网络架构。

  l T比特级高密线卡，支持业界最高密度的8*100GE、24*40GE/96*10GE等线速线卡;整机最大支持96个100GE、288个40GE或者1152个10GE线速端口

  l 100G接口超大缓存，全业务接口(100GE/40GE/ 10GE)均支持100ms超大缓存能力。 支持入口分布式缓存技术，更好的吸收数据中心浪涌流量。每单板最大支持16GB缓存，且接口间动态共享整板缓存，提高利用率。

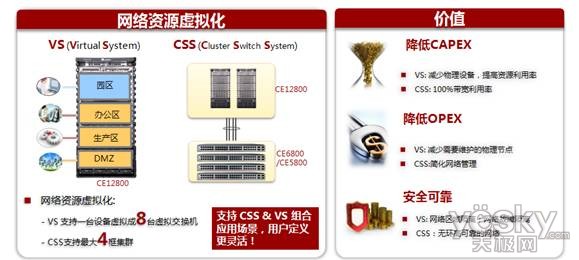

  VS + CSS全面的虚拟化能力，灵活组网

  l CE12800通过VS技术提供业界最高的1:8设备虚拟化能力，将一台物理设备虚拟成多台独立的逻辑设备，满足多业务区(如生产区、办公区、DMZ区等)或多租户共享核心交换机的需求。

  l 打造安全可靠的数据中心：网络被分割为多个逻辑隔离的区域，并且单虚拟交换机故障不会影响到其他虚拟交换机，增强了网络的安全性

  l 降低Capex：使用VS技术将设备虚拟化，实现资源按需分配，提高设备利用率，在保证未来扩展性的同时，降低用户设备投资。

  l 降低Opex：物理设备复用，减少占用空间，节省运维降低能耗。

  CSS (Cluster Switch System)简化网络管理

  l CloudEngine 12800系列交换机通过业界领先的CSS 技术可以把多达4台物理核心交换机虚拟成一台逻辑交换机，简化网络管理且提高可靠性。

  l 支持640Gbps超大堆叠带宽，比目前业界水平提升4倍，避免网络流量瓶颈。

  l 采用业务口集群技术，最大可支持80KM超远距离集群。

  l 独一无二的“CSS+VS协同”技术：CE12800支持CSS和VS技术的完美协同，将网络整合成按需调度的大型虚拟资源池，网络资源实现“云计算”服务模式。

  无阻塞CLOS交换架构设计

  l 三级CLOS架构：业务板卡与交换网板正交设计，实现多级多平面交换，容量无限扩展，真正实现大容量无阻塞交换。

  l 动态均衡选路：采用基于VSC的动态路由寻址，由统一的仲裁机制进行公平的路由选路，保证交换路径负载均衡，将链路利用率提升至100%;相对传统的静态HASH选路方式，完全避免了因交换网内部流量不均衡而导致的拥塞。

 

  l 引入VoQ(Virtual Output Queue)机制：在多个输出方向实现多个独立的虚拟输出队列，避免HoL(Head of Line Blocking)阻塞问题，从而在交换网上实现业务的QoS能力，保证重要业务的实时转发。

  工业级超高可靠性

  l CE12800具备工业级的超高可靠性，平均无故障时间(MTBF)为22.5年，支持ISSU不间断升级，满足用户业务永续性需求。

  l 关键部件全冗余，所有模块支持热插拔：主控板1+1热备份;交换网板N+M热备份;电源N+N备份，自带散热系统;风扇框1+1备份，单风扇框内双风扇对旋设计。

  l 独立的三平面设计：控制平面、数据平面、监控平面完全隔离，提高系统可靠性，保持业务持续性。

  TRILL构建新一代数据中心架构

  l TRILL构建大二层无环网络：满足虚拟机大范围迁移

  l 最多支持32条等价链路：极大提升了网络链路的负载分担能力，通过胖树架构平滑扩展网络规模网络规模可扩展，

  l TRILL引入类似IS-IS的路由机制，采用TTL避免二层环路，大幅增强了网络的稳定性，同时加快网络收敛速度

  l 支持基于L2层的ECMP等价多链路转发，所有数据流量基于SPF及ECMP实现快速转发，解决了STP协议中存在的次优路径问题，带宽利用率提升至100%

  创新节能打造绿色数据中心

  l 采用业界最高效率的数字电源模块，效率高达96%。

  l 实时功率测量，随时掌握系统功耗状态，并可根据系统功耗状态，智能控制电源模块进入休眠状态，降低能耗。

  l 根据业务流量负载变化，CE12800各主要部件能耗按需调整，动态节能。

  专利散热风道，智能散热

  l 严格的前后风道，利于机柜布局和机房规划，降低机房空调能耗

  l 线卡风道无迂回，提升散热效率

  l 最大支持17个风扇框，每风扇框内包含2个风扇，采用对旋的方式进行高效散热同时风扇

  l 支持智能分区调速，按需散热，节能降噪。

 
