输出石英晶体振荡器“SG7050EBN”商品化

  【天极网办公频道3月27日消息】 2014年3月26日 精工爱普生公司(总裁：碓井稔，以下简称为“爱普生”)本次将差分输出※4石英晶体振荡器“SG7050EBN”推出市场，并开始提供样品。该产品用基波※2起振并实现低相位抖动※3。本商品应对100MHz至175MHz的频率，相位抖动为65fs Typ.，实现了高标准规格，能够满足高端路由器等有线网络设备及高速串行通信的参考时钟的要求。

  近年，随着各种网络通信的大容量化及高速化的不断进展，顾客越来越需要能够在构建各种系统时更加保证可靠性能的参考时钟。网络设备对高标准参考时钟的需求尤其突出，要求做为系统性能重要参数的相位抖动具备低抖动特征。为此，爱普生自行开发了能以100MHz以上基波起振的高频基波模式石英晶体单元※5，将其与低噪音设计的振荡IC相组合，实现了具有65fs Typ.低相位抖动特征的LV-PECL差分输出石英晶体振荡器。

差分输出石英晶体振荡器“SG7050EBN” 

  爱普生还预定逐步推出应对HCSL、LVDS差分输出的商品，充实产品线，以回应网络设备对多种输出形式的需求。而且，我们亦准备了外形尺寸为5032(5.0×3.2×1.0t(Typ.)mm)的小型商品，使顾客的设计更自由。

  今后，爱普生仍将以独创的石英精微加工技术，以及半导体技术为核心，发挥自身优势提供元器件解决方案，为顾客的安全放心和舒适便利而尽力。

  【本商品的特征】

  1. 低噪音与低抖动:

  本商品将能以100MHz以上基波起振的高频基波模式石英晶体单元与噪音特性优越的振荡IC相组合，实现了65fs Typ.的低相位抖动。

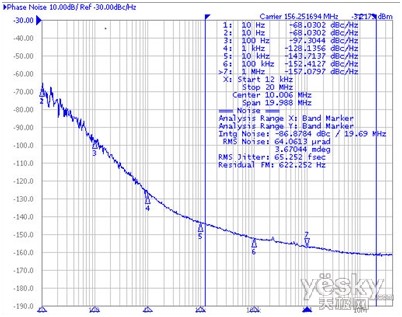

  相位噪音特性(起振频率156.25MHz、电源电压3.3V)

  2. 频率范围:

  应对100MHz至175MHz的频率范围。

  【本商品的主要规格】

  产品型号SG7050EBN

  输出频率100 MHz - 175 MHz

  电源电压2.5 V ±5% ～ 3.3 V ±5%

  工作温度范围-40°C - +85°C

  频率公差±50×10-6

  工作时电流消耗42mA Typ. 55mA Max.(电源电压为3.5V时)

  44mA Typ. 75mA Max.(电源电压为3.3V时)

  相位抖动65fs Typ.(起振频率156.25MHz、电源电压3.3V时)

  偏离频率：12kHz - 20MHz

  外形尺寸(mm)7.0×5.0×1.5mm Typ.

  输出形式LV-PECL
